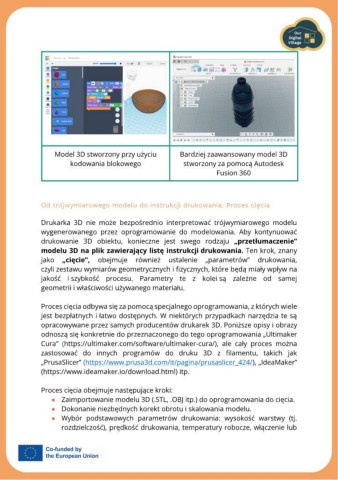

Page 75 - ODV Training outline_PL

Model 3D stworzony przy użyciu Bardziej zaawansowany model 3D
kodowania blokowego stworzony za pomocą Autodesk
Fusion 360

Od trójwymiarowego modelu do instrukcji drukowania: Proces cięcia

Drukarka 3D nie może bezpośrednio interpretować trójwymiarowego modelu
wygenerowanego przez oprogramowanie do modelowania. Aby kontynuować
drukowanie 3D obiektu, konieczne jest swego rodzaju „przetłumaczenie”
modelu 3D na plik zawierający listę instrukcji drukowania. Ten krok, znany
jako „cięcie”, obejmuje również ustalenie „parametrów” drukowania,
czyli zestawu wymiarów geometrycznych i fizycznych, które będą miały wpływ na
jakość i szybkość procesu. Parametry te z kolei są zależne od samej
geometrii i właściwości używanego materiału.

Proces cięcia odbywa się za pomocą specjalnego oprogramowania, z których wiele
jest bezpłatnych i łatwo dostępnych. W niektórych przypadkach narzędzia te są
opracowywane przez samych producentów drukarek 3D. Poniższe opisy i obrazy
odnoszą się konkretnie do przeznaczonego do tego oprogramowania „Ultimaker
Cura” (https://ultimaker.com/software/ultimaker-cura/), ale cały proces można
zastosować do innych programów do druku 3D z filamentu, takich jak
„PrusaSlicer” (https://www.prusa3d.com/it/pagina/prusaslicer_424/), „IdeaMaker”
(https://www.ideamaker.io/download.html) itp.

Proces cięcia obejmuje następujące kroki:
● Zaimportowanie modelu 3D (.STL, .OBJ itp.) do oprogramowania do cięcia.

● Dokonanie niezbędnych korekt obrotu i skalowania modelu.
● Wybór podstawowych parametrów drukowania: wysokość warstwy (tj.
rozdzielczość), prędkość drukowania, temperatury robocze, włączenie lub
