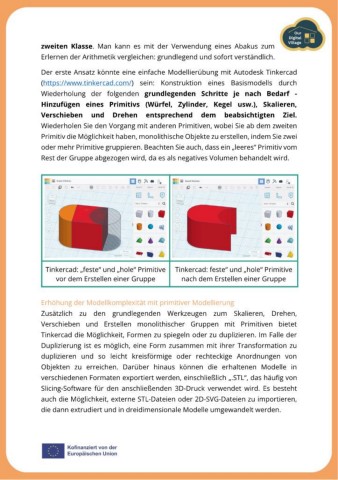

Page 74 - ODV Training outline_DE

zweiten Klasse. Man kann es mit der Verwendung eines Abakus zum
Erlernen der Arithmetik vergleichen: grundlegend und sofort verständlich.

Der erste Ansatz könnte eine einfache Modellierübung mit Autodesk Tinkercad
(https://www.tinkercad.com/) sein: Konstruktion eines Basismodells durch
Wiederholung der folgenden grundlegenden Schritte je nach Bedarf -

Hinzufügen eines Primitivs (Würfel, Zylinder, Kegel usw.), Skalieren,
Verschieben und Drehen entsprechend dem beabsichtigten Ziel.
Wiederholen Sie den Vorgang mit anderen Primitiven, wobei Sie ab dem zweiten

Primitiv die Möglichkeit haben, monolithische Objekte zu erstellen, indem Sie zwei
oder mehr Primitive gruppieren. Beachten Sie auch, dass ein „leeres“ Primitiv vom

Rest der Gruppe abgezogen wird, da es als negatives Volumen behandelt wird.

Tinkercad: „feste“ und „hole“ Primitive Tinkercad: feste“ und „hole“ Primitive
vor dem Erstellen einer Gruppe nach dem Erstellen einer Gruppe

Erhöhung der Modellkomplexität mit primitiver Modellierung

Zusätzlich zu den grundlegenden Werkzeugen zum Skalieren, Drehen,
Verschieben und Erstellen monolithischer Gruppen mit Primitiven bietet
Tinkercad die Möglichkeit, Formen zu spiegeln oder zu duplizieren. Im Falle der

Duplizierung ist es möglich, eine Form zusammen mit ihrer Transformation zu
duplizieren und so leicht kreisförmige oder rechteckige Anordnungen von
Objekten zu erreichen. Darüber hinaus können die erhaltenen Modelle in

verschiedenen Formaten exportiert werden, einschließlich „.STL“, das häufig von
Slicing-Software für den anschließenden 3D-Druck verwendet wird. Es besteht
auch die Möglichkeit, externe STL-Dateien oder 2D-SVG-Dateien zu importieren,

die dann extrudiert und in dreidimensionale Modelle umgewandelt werden.
